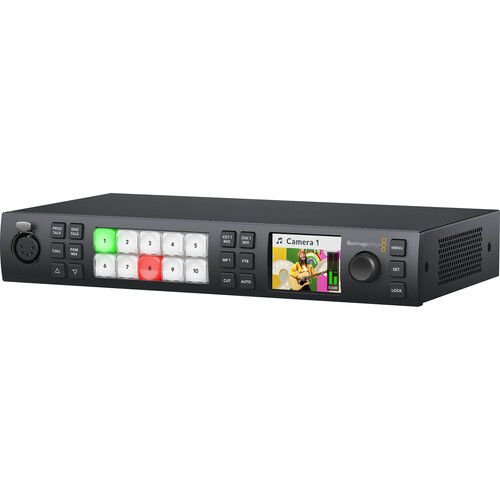

Blackmagic Design ATEM 1 M/E Constellation HD

Toplam Video Girişi

10

Toplam Video Çıkışı

6

SDI Hızları

1.5G, 3G

Toplam Ses Girişi

2 x dengeli 1/4 inç Jak,
1 x 5 pim XLR Talkback.

Toplam Ses Çıkışı

1 x 5 pim XLR Talkback.

SDI Ses Girişleri

2 Kanal gömülü ses, tüm SDI girişlerinde.

SDI Ses Çıkışları

2 Kanal gömülü ses, tüm SDI çıkışlarında.

Zaman Kodu Bağlantıları

Yok

Referans Girişi

Tri-Sync veya Black Burst.

Video Girişi Yeniden Senkronizasyonu

10 girişin hepsinde.

Kare Hızı ve Format Dönüştürücüleri

10 girişin hepsinde.

SDI Aux Çıkışları

6 SDI çıkışının herhangi biri.

SDI Önizleme Çıkışları

6 SDI çıkışının herhangi biri.

SDI Program Çıkışları

6 SDI çıkışının herhangi biri.

Alt Formata Dönüştürülmüş SDI Program Çıkışı

Yok

Webcam Çıkışı

1 x USB-C PGM kare hızında 720p veya 1080p’yi destekleyer.

Toplam Çoklu Görüntü Çıkışı

1 x 3G-SDI

Kontrol Panel Bağlantısı

Ethernet. Panel ve kasa arasında doğrudan bağlantı veya ağ üzerinden.

Dahili Zaman Kodu Üreteci

Var

Talkback

RJ45, üçüncü parti talkback sistemleri için.

Tally Çıkışı

Ethernet bağlantısı üzerinden Blackmagic Design GPI ve Tally Arayüzüne eklenmiştir. (Dahil değildir).

Ethernet

10/100/1000 Base-T’yi Destekler.

Bilgisayar Arabirimi

1 x USB-C, USB 3.1 Gen 1 (5Gb/sn)’yi destekler.

SD Video Standartları

Yok

HD Video Formatları

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

SDI Uyumluluğu

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M seviye A ve B.

Video Örnekleme

4:2:2

Renk Hassasiyeti

10-bit.

Renk Alanı

REC 709

SDI Otomatik Algılama

1.5G-SDI ve A veya B seviye 3G-SDI arasında otomatik algılama.

Upstream Keyer Sayısı

4

Downstream Keyer Sayısı

1

Gelişmiş Chroma Keyer Sayısı

4

Talkback Özelliği

Var

Mix Minus Özelliği (Kulaklıkta kendi sesinizin kontrolü)

Var

Linear/Luma Keyer Sayısı

5

Geçiş Keyer’i (Stinger/DVE)

1 Stinger, 1 DVE.

Toplam Katman Sayısı

7

Desen Üreteci Sayısı

5

Renk Üreteci Sayısı

2

Kontrol Panel

Ön panelden acil görüntü miksajı, yazılım veya opsiyonel donanım paneli.

Yönlendirilebilir Pencereler

16

Tally

Program için kırmızı ve önizleme göstergesi için yeşil.

Pencere Kaynak Etiketleri

Var

Çoklu Görüntü

1 x çoklu görüntüleyici; 16, 13, 10, 7 veya 4 görünüm için yapılandırılabilir. İsteğe bağlı etiketler ve ses göstergeleriyle Temiz Sinyal, Program, Önizleme, Girişler, Medya Oynatıcılar ve DSK’nın görüntülenmesi dahil edilmiştir.

Çoklu Görüntü Video Formatı

HD

Ekran Asgari Çözünürlüğü

1366 x 768

Medya Oynatıcı Sayısı

2

Kanallar

Her bir Medya Oynatıcı için fill ve key.

Medya Havuzu Sabit Görüntü Kapasitesi

20

Medya Havuzu Klip Kapasitesi

2 tane, 1080p60’a kadar.

720 HD’de Medya Oynatıcı Klip Uzunluğu

400 kare.

1080 HD’de Medya Oynatıcı Klip Uzunluğu

200 kare.

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Medya Havuzu Video Dosyası Formatı

TG Sekansı.

Medya Havuzu Ses Dosyası Formatı

WAV, MP3 ve AIFF.

Ön panel

Video için dahili 2,2 inçlik LCD monitör, kurulum ve acil görüntü miksajı için 10 LED buton, 4 kaynak buton, 6 talkback seçimi ve mix butonları, menü kontrol düğmesi ve ‘set’ (kaydet) butonu, ön panel kilitleme butonu.

İşlemleme Gecikmesi

< 10 satır.

Ses Mikseri

28 Kanallı mikser

Seçilebilir On/Off/Audio-Follow‑Video.

Seviye ve Pik göstergeleri.

Ana kazanç kontrolü.

6 bant parametrik EQ’nun yanı sıra Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcıyı dahil olmak üzere Dinamik Efektler.

Alt Formata Dönüşüm

Yok

Cihazla Gelen Kontrol Paneli

Mac 11.11 Big Sur, Mac 12 Monterey veya daha yeni sürümleri ve Windows 10 veya 11 için ücretsiz olarak dahil edilen ATEM Software Control Panel.

Yazılım Güncellemeleri

Mac OS veya Windows bilgisayarlarına doğrudan bağlı olan bir USB veya Ethernet bağlantısını aracılığıyla. ATEM Setup Yardımcı Yazılımı dahildir.

Yapılandırma

ATEM Software Control Panel aracılığıyla düzenlenir. Bu, ATEM kasasının IP adresi için geçerli değildir çünkü o, cihaza USB ile bağlı olan ATEM Setup yardımcı yazılımı üzerinden ayarlanır.

Güç Kaynağı

1 x Dahili 100 ‑ 240 AC.

Güç Kullanımı

36W

Fiziksel Kurulum

2/3 RU genişliğinde, 1 RU yüksekliğinde

İsteğe Bağlı Aksesuarlar

Teranex Mini Rack Shelf

Çalışma Ortamı Sıcaklığı

0° ila 40° C (32° ila 104° F)

Saklama Ortamı Sıcaklığı

-20° ila 60° C (-4° ila 140° F)

Bağıl Nem

%0 ila %90 yoğuşmasız
