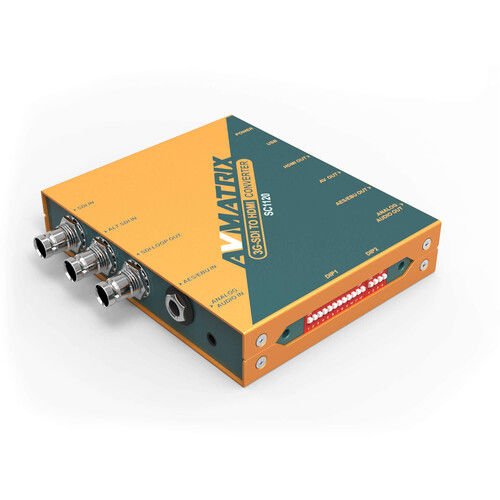

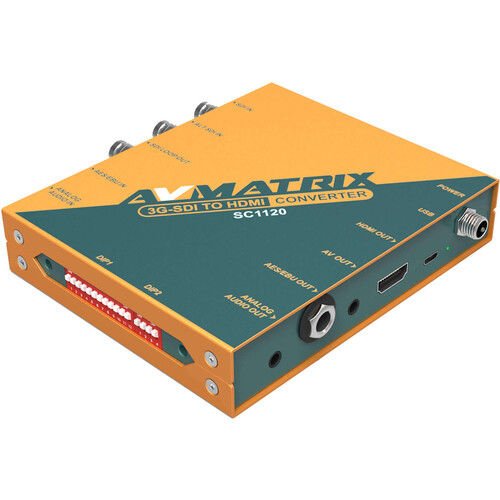

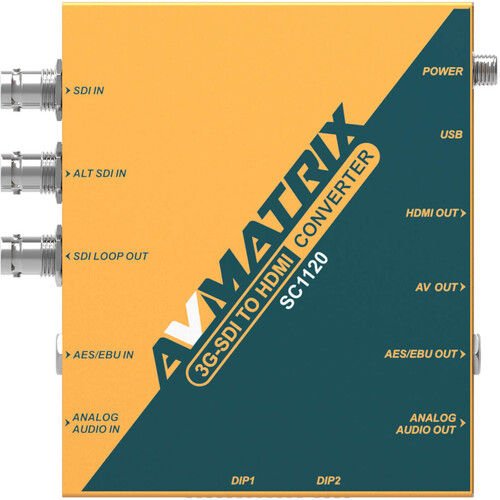

AVMatrix SC1120 3G-SDI to HDMI& AV Scaling Converter
Giriş: 3G-SDI x 1, 3GSDI x 1’de, AES / EBU x1, analog ses x1
Çıkış 3G-SDI döngü x 1, HDMIx1, AVx 1, AES/EBU x1, analog ses x1
Yukarı / aşağı ölçekleme ve kare hızı dönüştürme
AES / EBU veya analog ses Gömme ve gömme
Giriş sinyali otomatik algılama ve yapılandırma
Güç ve sinyal kilidi için LED göstergeler
DIP anahtarları ile kolayca kontrol edin
USB üzerinden PC için uzaktan kumanda
Dişli kilitleme güç konektörü

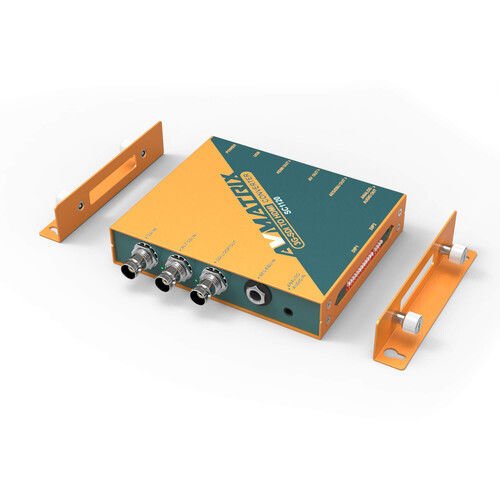

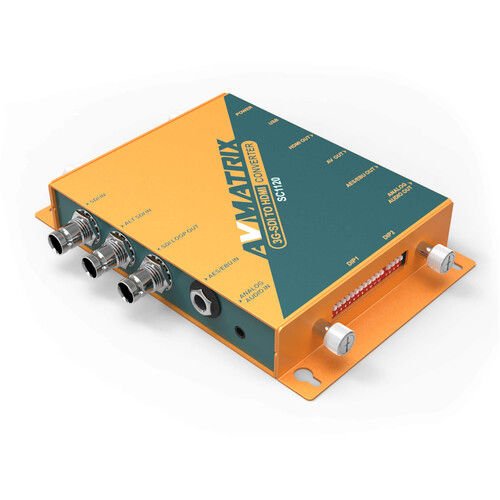

Duvara montaj için ayrılabilir braket tasarımı
Ölçekleme ve Sorunsuz
SC1120, SDI sinyalini aynı anda HDMI ve AV sinyallerine dönüştürme özelliğine sahiptir. Ve çıktı biçimi, geçiş veya yukarı / aşağı ölçekleme ve kare hızı dönüşümünü gerçekleştirebilir. Ayrıca, titremeyi önlemek için de-interlacing fonksiyonu ve kesintisiz dönüşüm de desteklenebilir. 1080 p 60Hz’e kadar destekleyebilir
Ses Gömme ve gömme
HDMI çıkışına harici bir AES / EBU veya analog ses veya SDI gömülü ses gömme özelliğine sahiptir. Ayrıca, t, SDI giriş sinyalinden harici AES / EBU ve analog sese ses gömebilir. Standart 1/4 "(6.3mm) TRS ses jakı ve 1/8 "(3.5mm) ses jakını benimserken kullanıcıların özel kablolar satın almasına gerek yoktur.
Yedekli SDI girişi ve Yeniden saatli Çıkış
Giriş yedekliliği için Alt SDI Girişi, böylece dönüştürücü bir kaza durumunda video sinyalinin kaybolmasını önlemek için otomatik olarak yedek SDI girişine geçebilir. Bu nedenle, önemli bir çözümdür ve özellikle stüdyo, canlı gösteri veya açık hava canlı etkinlikleri için uygundur. Bu arada, yeniden saat hızına sahip SDI çıkışı, sinyal kalitesi kaybı olmadan uzun mesafeli bir iletim sağlar
DIP Anahtarları üzerinde Kolay Kontrol
Fonksiyonları herhangi bir alet kullanmadan parmakla ayarlamak için DIP anahtarlarının ayarlanması. Dış mekan uygulamalarında ortak ayarları hızlı bir şekilde değiştirmek için akıllı bir yöntemdir. Bu arada, USB üzerinden bir PC’ye bağlayarak bir yazılım kullanılarak da uzaktan ayarlanabilir. Ayrıca, en yeni yazılım USB üzerinden bir PC’ye bağlanarak yükseltilebilir.
| Giriş ve Çıkış | |
| SDI Video girişi | SD/HD/3G-SDI x1, Alt 3G-SDI x1 |
| AES/EBU Dijital Ses Girişi | 1/4 "(6.35mm) TRS jakı x1 |
| Analog Ses Girişi | 1/8 "(3.5mm) jack x1 |
| HDMI Video Çıkışı | HDMI type A1 |
| AV Çıkışı | 1/8 "(3.5mm) jack x1 |
| SDI Video Döngü Çıkışı | SDI HD/3G-SDI x1 |
| AES/EBU Dijital Ses Çıkışı | 1/4 "(6.35mm) TRS jakı x1 |
| Analog Ses Çıkışı | 1/8 "(3.5mm) jack * 1 |
| SDI Formatları | |
| SDI Giriş Formatı Desteği | 1080 p 60/59.94/50/30/29.97/25/24/23.98 1080PSF 30/29.97/25/24/23.98 1080i 60/59.94/50 720 p 60/59.94/50/30/29.97/25/24/23.98 625ı 50, 525ı 59,94 |
| SDI Video Hızı | SD HD/3G-SDI |
| SDI Uyumluluğu | SMPTE 292 M/SMPTE 259 M/SMPTE 424 M |
| SDI Renk Uzayı ve Hassasiyeti | YUV 4:2:2 |
| SDI Otomatik Anahtarlama | Girişte SD, HD ve 3G-sdı’yi otomatik seçer |
| HDMI Çıkış Formatı Desteği | 1080 p 60/50/30/25/24 1080i 60/50 720 p 60/50/30/25/24 576i 50, 480i 60 |
| HDMI Formatları | |
| HDMI Format Desteği | 4801 59.94 576ı 50 720p 50/59.94/60 1080i 50/59.94/60 1080p 23.976/23.98/24/25/29.97/30/50/59.94/60 |
| Renk Alanı ve Hassasiyeti | YUV 4:2:2/4:4:4, RGB 44:4 |
| Güç | |
| Güç Konektörü | Dişli kilitleme konnektörü |
| Gerilim Aralığı | DC 12 V |
| Güç Tüketimi | 6W |
| Environmental | |
| Çalışma Sıcaklık Sınır Değerleri | -20’C-60C |
| Depolama Sıcaklığı | -30C-70C |
| Çalışma Nem Sınır Değerleri | % 0 -% 90 yoğuşmasız |
| Boyut | |
| Boyutlar | 125.5mm x 104mm x 24.5mm |
| Ağırlık | 465g |
