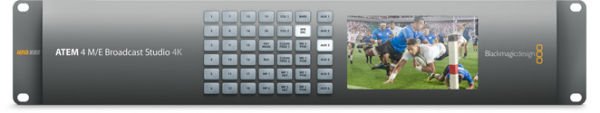

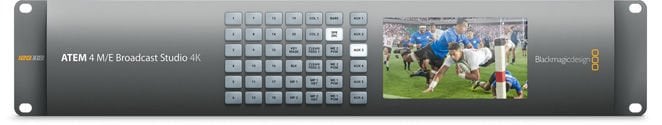

Blackmagic Design ATEM 4 M/E Broadcast Studio 4K

Toplam Video Girişi

20

Toplam Video Çıkışı

13

Toplam Aux Çıkışı

6

SDI Hızları

1.5G, 3G, 6G, 12G

Toplam Ses Girişi

2 x XLR. 2 x RCA.

Toplam Ses Çıkışı

2 x XLR Program 2 x XLR Monitör.

Zaman Kodu Bağlantıları

1 x XLR Timecode giriş ve 1 x XLR Timecode çıkış.

Referans Girişi

Tri-Sync ya da Black Burst.

Video Girişi Yeniden Senkronizasyonu

Tüm 20 girişte mevcut.

SDI Video Girişi

20 x 10-bit HD/Ultra HD 4K geçişli. 2 kanallı gömülü audio.

İlave Ses Çıkışlar

1 x XLR Timecode ve 1 x XLR Talkback.

SDI Ses Çıkışları

Tüm çıkışlarda SDI çıkışına 2 kanallı gömülü.

İlave Ses Girişler

1 x XLR Timecode ve 1 x XLR Talkback.

SDI Program Çıkışları

3 x 10-bit HD/Ultra HD 4K arasında geçişli.

Aşağı Dönüşümlü SDI Program Çıkışı

1 x 10-bit (Ultra HD 4K dan HD'ye).

SDI Önizleme Çıkışları

1 x 10-bit HD/Ultra HD 4K arasında geçişli.

Çoklu Görüntülerin Sayısı

2

Çoklu Görüntüleme Çıkışları

2

Kontrol Panel Bağlantısı

Ethernet 10/100/1000 BaseT destekler.
Panel ve kasa arasında doğrudan,
ya da ağ aracılığıyla bağlantı imkanı verir.

Tally Çıkışı

Blackmagic Design GPI ve Tally Arayüzü ürününe Ethernet bağlantısıyla ekli. (Dahil değildir).

Bilgisayar Arabirimi

1 x USB 2.0 port.

SD Video Standartları

Yok

HD Video Formatları

720p50, 720p59.94,.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94.
1080i50, 1080i59.94.

Ultra HD Video Formatları

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94.

SDI Uyumluluğu

SMPTE 292M, SMPTE 424M, SMPTE 2082.

Video Örnekleme

4:2:2

Renk Hassasiyeti

10‑bit.

Renk Alanı

REC 601, REC 709, REC 2020.

Upstream Keyer Sayısı

16 adet Chroma/Linear/Luma key içerikli.

Downstream Keyer Sayısı

2

Chroma Keyerlar

16

Talkback Desteği

Yok

Mix Minus Desteği

Yok

Linear/Luma Keyer Sayısı

19

Geçiş Keyer (Stinger/DVE)

1 Stinger, 1 DVE.

Toplam Katman Sayısı

26

Desen Üreteci Sayısı

19

Renk Üreteci Sayısı

2

3D Çerçeveler ve Gölge ile DVE

1

Kontrol Panel

Yazılım veya opsiyonel donanım paneli

Yönlendirilebilir Pencereler

16

Tally

Program için kırmızı ve önizleme göstergesi için yeşil.

Pencere Kaynak Etiketleri

Evet

Çoklu Görüntü

Toplam 20 görüntü için 2 x 10 Görüntü.

Çoklu Görüntü Video Formatı

HD ya da Ultra HD'yi seçin.

Medya Oynatıcı Sayısı

4

Medya Havuzu Sabit Görüntü Kapasitesi

fill ve key ile 64.

Medya Havuzu Klip Kapasitesi

fill ve key ile 2.

720 HD'de Medya Havuzu Klip Uzunluğu

3200 kare

1080 HD'de Media Yürütücü Klip Uzunluğu

1440 kare

Ultra HD'de Media Yürütücü Klip Uzunluğu

360 kare

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Medya Havuzu Video Dosya Formatı

TGA Sıralaması.

Medya Havuzu Ses Dosya Formatı

WAV, MP3 ve AIFF.

Arabirim

1366 x 768 asgari monitör çözünürlüğü.

Ön panel

Video için dahili HD LCD monitör ve AUX anahtarlama için 42 LED buton.

İşlemleme Gecikmesi

< 7 Hat

Ses Mikseri

24 giriş x 2 kanallı mikser.

Seçilebilir On/Off/Audio-Follow‑Video.

Seviye ve Peak göstergeleri.

Master gain kontrolü

Denetleme için atanmış analog çıkışlar.

4K dan HD Aşağı Dönüşüme

Evet, program x 1.

Cihazla Gelen Kontrol Paneli

ATEM Software Control Panel; Mac 10.11 El Capitan ya da Mac 10.12 Sierra veya üzeri ve Windows 8.1 64-bit veya Windows 10 64-bit için ücretsiz olarak dahildir.

Yazılım Güncellemeleri

Doğrudan Mac veya Windows bilgisayarlarına bağlantılı olarak USB 2.0 bağlantısının kullanılması. ATEM Kurulum Uygulaması dahildir.

Yapılandırma

ATEM Software Control Panel aracılığıyla kurulumunu yapın, buna ATEM kasa IP addresi dahil değildir, bunun kurulumu kasaya USB aracılığıyla bağlı olan ATEM Kurulum Uygulamasından yapılır.

Güç Kaynağı

2 x Dahili 100 - 240 AC.

Güç Kullanımı

300W

Fiziksel Kurulum

2 Raf Ünitesi Boyutunda.

Çalışma Ortamı Sıcaklığı

0° ile 40° C arası (32° ile 104° F arası)

Saklama Ortamı Sıcaklığı

-20° ile 60° C arası (-4° ile 140° F arası)

Bağıl Nem

0% ile 90% arası yoğuşmasız
