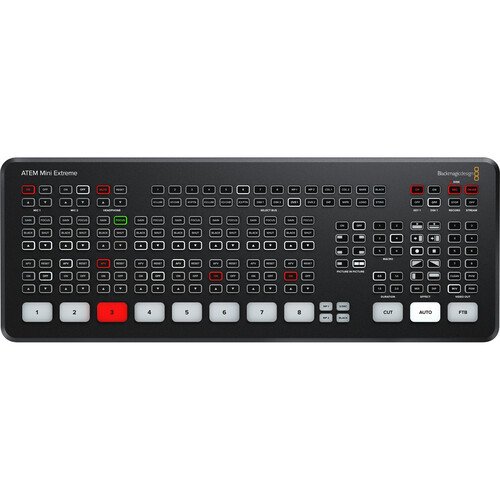

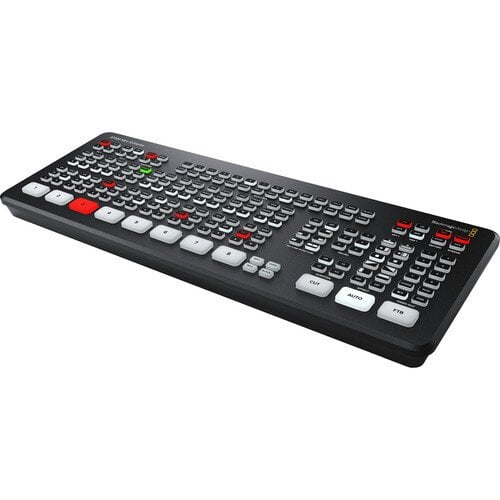

Blackmagic Design ATEM Mini Extreme







Güçlü SuperSource İşlemcileri

ATEM Mini Extreme modellerindeki 2 adet bağımsız DVE'ye ek olarak 4 adet ekstra DVE katmanı ve bir arka plan katmanı içeren güçlü bir SuperSource çoklu katman işlemcisi vardır ve bunların hepsi ATEM Mini Extreme modelinde ek giriş kaynakları olarak görünmektedir. ATEM Mini Extreme modelinin her video girişi her SuperSource DVE için kullanılabilir ve hepsi birlikte bir medya havuzu kişisel arka plan üzerine katmanlandırılır. SuperSource, efekti yayınlamadan önce ayarlayabilmeniz ve her iki baş DVE'yi başka görevler için saklayabilmeniz nedenlerinden dolayı kişiler ile yapılan söyleşilerde çoklu resim içinde resim görüntüleri için çok elverişlidir. SuperSource ayrıca dahili bir çok katmanlı VFX anahtarlayıcıya sahiptir.

  ATEM Mini Pro Multiview ile Monitör Kaynakları ve Statü

Birçok kamera ile büyükçe canlı prodüksiyonlar yaptığınızda tüm video kaynaklarını aynı anda tek bir monitörde görmek çok kullanışlıdır. ATEM Mini Pro ve ATEM Mini Extreme modellerinde bulunan profesyonel çoklu izleme ile tek bir HDMI televizyon veya monitörde tüm video girişlerini görebilir, ön izleme yapabilir ve programlayabilirsiniz! Kolay seçilebilen ve ön panel video çıkış kontrol tuşlarında bulunan M/V tuşu ile çoklu izlemeyi seçebilirsiniz! Her bir kamera görüntüsü saymalı göstergeler içerdiği için hangi kaynağın yayında olduğunu bilirsiniz ve her görüntünün özel etiketi ve ses ölçümleri vardır. ATEM Mini Extreme modellerinde ise 16 adete kadar kişisel izleme mümkündr! Multiview işlevine kayıt, akış ve ses mikseri statüsü dahildir.





ATEM Streaming Bridge, herhangi bir ATEM Mini Pro veya ATEM Mini Extreme cihazından H.264 akışı almanızı sağlayan ve bunu SDI ve HDMI videoya çeviren bir video dönüştürücüsüdür. Yani Ethernet ağınızdaki uzaktan kumandalı mekanlara video gönderebilirsiniz veya internet üzerinden küresel olarak da gönderme yapabilirsiniz! Daha yüksek kalite ve çok düşük veri oranları için H.264 codec'leri kullanılması nedeniyle bu mümkün olmaktadır. ATEM Mini uzaktan kumandalı yayın stüdyolarında gösterimlerde ve küresel ağların oluşumunda yayıncılar ve blogger'lerin ortak çalıştığını göz önünde bulundurunuz. ATEM yazılımı, uzaktan kumandalı stüdyolara email olarak gönderebileceğiniz ayarlama dosyaları oluşturabildiği için ayarlamaları yapmak çok kolaydır. ATEM Streaming Bridge, ATEM Mini cihazını uzaktan kumandalı bir yayın stüdyosu olarak kullanmanın en mükemmel yöntemidir.


Kameraları Kontrol edin ve Renkleri Dengeleyin

Daha yayıncı tarzı olan bir iş akışı için ATEM Mini ile kameralarınızı uzaktan kumanda edebilirsiniz! Blackmagic Pocket Cinema Camera 4K ve 6K modelleri stüdyo kameraları olarak çalışabilir ve uzaktan kontrolü HDMI bağlantısı ile ATEM Mini'ye gönderirler. Yani ATEM Software Control ile kamera ayarlarını ve renk düzeltmelerini kontrol edebilirsiniz. ISO ve nüans değişimleri, artı lens irisi, odak ve zoom mümkündür ve kamera operatörleri çekimde odaklama yapabilirler! İki adet kontrol arayüzü türü vardır: geleneksel tonlama rengi için CCU düzenlemesi ve kameranın dahili DaVinci renk düzeltmesinin canlı prodüksiyonuza inanılmaz dijital film "görünümleri" eklemesini sağlayan bir DaVinci color corrector arayüzü vardır.

ATEM 1 M/E Advanced Panel ile Daha Hızlı Hareket Edin

Dahili Ethernet ile ATEM Mini, high end iş akışları için cihazdaki saklı yayıncı özelliklerininden faydalanan donanım kontrol panelleri kullanır! ATEM 1 M/E Advanced Panel hem program hem de ön izleme dizileri için ayrı kaynak butonları kullanan hızlı program/ön izleme tarzını içerir. t-bar kullanarak tüm geçişlere otomatik veya manüel olan doğrudan erişim sağlayabilirsiniz. DVE'nin yanlışsız kontrolü için joystick, rotasyon ayarlı DVE ölçüsünde X ve Y konumlamaları sunar. Özel topuz veya butonu olmayan özellikleri kontrol için LCD menüler de vardır. Makroları da programlayabilir ve tetikleyebilirsiniz! Daha büyük bir ATEM cihazına geçtiğinizde ise ATEM 1 M/E Advanced Paneli kullanabilirsiniz.



Blackmagic Design ATEM Mini Extreme ISO, 8 HDMI girişli bir canlı prodüksiyon switcher'ıdır. Entegre bir kontrol paneline ve gelişmiş yayın özelliklerine sahiptir. RTMP protokollerini kullanarak canlı yayına ek olarak, programınızın çıktısını USB üzerinden bir web kamerası gibi yapabilirsiniz. ISO modelinde, program çıkışını USB Type-C bağlantı noktalarından biri aracılığıyla kaydedebilirsiniz. ISO otomatik olarak bir DaVinci Resolve proje dosyası oluşturur. Bu çok yönlü switcher'ın 8 bağımsız HDMI girişi, 1080p60'a kadar tüm popüler HD sinyallerini kabul eder. Her girişte ayrı kare hızı ve format dönüştürücüler bulunur. Çeşitli kameraları, oyun konsolları ve bilgisayar bağlantıları arasında sorunsuz geçiş için yeniden senkronizasyonu destekler.Kontrol yüzeyinin düğmelerini veya yazılım kontrol panelini kullanarak gerçek zamanlı olarak geçiş yapabilir, efektler ekleyebilir ve tuşlayabilirsiniz. Blackmagic Studio ve URSA Mini / Broadcast / Micro Studio kameralarını switcher'dan kontrol etmek için CCU fonksiyonları mevcuttur. ATEM Mini Extreme ISO, 4 Upstream Key ve 2 Downstream Key, dört adede kadar Chroma Key, 4 adede kadar Luma Key, 2 DVE, 5 desen oluşturucu ve 2 renk oluşturucu ile 9 adede kadar katmanı destekler. Canlı yayın veya web kamerası için tasarlanan Mini Extreme ISO, monitörleri beslemek için HDMI çıkışlarına sahiptir ve 16 ekrana kadar çoklu görüntülemeyi destekler.
Canlı Yayın
YouTube, Facebook Live, Skype, Twitch, Zoom, Microsoft Teams ve RTMP protokollerini destekleyen diğer platformlara canlı yayın yapabilirsiniz.
Kontrol Arayüzü
Ön panel, kaynakları, video efektlerini ve geçişleri seçmek için kullanımı kolay düğmeler içerir. ATEM Extreme'de ses mixer’i, kayıt ve yayın kontrolü için düğmelerin yanı sıra kameralar, program ve çoklu görüntü arasında video çıkışını değiştirmenize izin veren çıkış seçim düğmeleri bulunur. Arka panelde, kameralar veya bilgisayarlar için HDMI bağlantıları, ekstra mikrofon girişleri, web kamerası çıkışı için USB ve ayrıca program videosu için bir HDMI "AUX" çıkışı vardır.
Output
Ağınıza Ethernet bağlantısını kullanarak çıktı verebilir veya Zoom, Microsoft Teams, Skype, Open Broadcaster, XSplit Broadcaster ve diğerleri gibi hemen hemen her video yazılımı tarafından bir web kamerası girişi olarak tanınmasını sağlamak için USB Type-C çıkışını kullanabilirsiniz.
4G ve 5G Telefon Desteği
Lokasyonda canlı prodüksiyon yapıyorsanız, ATEM Mini Extreme modelleri, mobil verileri kullanmak için bir Apple veya Android telefonun USB bağlantı noktasına bağlanmasını destekler. Ayrıca, ana Ethernet bağlantısı için harika bir yedektir, böylece kablolu bağlantınız kesilirse akışınızı bırakmazsınız. telefonu birincil bağlantı olarak kullanmaya otomatik olarak geçer ve USB bağlantı noktası da telefonunuza güç sağlar, böylece pil bitmez.
Çoklu Görünüm İzleme
Çoklu görüntüleme için HDMI çıkışını Program, Önizleme, sekiz HDMI girişi, SuperSource, medya oynatıcı, akış durumu, kayıt durumu ve ses göstergeleri dahil olmak üzere 4, 7, 10, 13, 16 adede kadar görünümle yapılandırabilirsiniz.
Kamera Kontrolü
ATEM Mini Extreme, Blackmagic Pocket Cinema Camera 4K ve 6K modellerini, HDMI girişleri aracılığıyla kontrol edebilir. Uyumlu lenslerde iris, gain, focus, detail ve yakınlaştırma kontrolü gibi HDMI kamera ayarlarınızı kontrol edebilirsiniz. Ayrıca, Blackmagic Pocket Cinema Camera 4K ve 6K'da yerleşik olarak bulunan DaVinci Resolve renk düzelticiyi kullanarak kameraların renk dengesi ve benzersiz görünümler yaratabilirsiniz.
Medya Havuzu
ISO , fill ve key ile 20 adede kadar görüntüyü kullanmak amacıyla hazırda tutar ve PNG, TGA, BMP, GIF, JPEG ve TIFF dosya formatlarını destekler.
Kayıt
ATEM Mini Extreme modelleri, AAC ses ile H.264 video dosyalarını kullanarak akış verilerinizin USB flash disklere doğrudan kaydedilmesini destekler. ATEM Mini Extreme, sekiz giriş video kanalını MP4 dosyaları olarak kaydetmenize de izin verir. Böylece YouTube veya Vimeo gibi herhangi bir çevrimiçi video sitesine doğrudan yüklemenizi sağlar. Birden fazla diske kayıt, bir USB hub veya Blackmagic MultiDock aracılığıyla da desteklenir. Böylece bir disk dolduğunda, kayıt, kesintisiz kayıt için ikinci bir diske devam edebilir.
DaVinci Resolve Entegrasyonu
ATEM Mini Extreme ISO, bir DaVinci Resolve proje dosyasını kaydeder, böylece tek bir tıklama ile canlı prodüksiyonunuzu bir video kurgu olarak açabilirsiniz. Tüm cut işlemleri ve ortam havuzu grafikleri yüklenecek ve kaydedilen görüntüleri kullanarak canlı prodüksiyonunuzu düzenlemenize olanak tanıyacak.
Video Efektleri
ATEM Mini'nin avantajlarından biri, yerleşik video efektleri yelpazesi kullanılarak elde edilebilecek profesyonel prodüksiyon değerleridir. Cut düğmesi, kaynaklar arasında geçiş yaparken anında geçiş sağlar. Auto düğmesi, video efekti geçişlerini etkinleştirmek için büyük yayın mikserlerinde kullanılan profesyonel bir terimdir. Video efektleri için 0.5-, 1-, 1.5- ve 2-saniyelik ayarlara izin veren süre düğmeleri vardır. Kaynaklar arasında yumuşak bir geçiş sağlayan mix dahil olmak üzere istediğiniz efekt türünü de seçebilirsiniz.
Ses
İki bağımsız 3,5 mm stereo ses girişiyle, masaüstü ve yaka mikrofonlarını bağlayabilir veya canlı akış başladıktan sonra ancak program başlamadan önce giriş müziği oluşturmak için bir müzik çalar bağlayabilirsiniz. İki ekstra stereo ses girişi ile röportaj yaparken hem toplantı sahibinin hem de konuğun yaka mikrofonları olmasını sağlayabilirsiniz. ATEM Mini'nin tüm ses girişleri, ses seviyesini ayarlamak ve ses karıştırıcısına girişleri etkinleştirmek için panel üzerinde düğmeler içerir. Tüm modellerde, tüm HDMI girişlerine sahip bir Fairlight ses mikseri bulunur ve her iki mikrofon girişi de ses mikserine bağlıdır, böylece tüm ses kaynaklarından canlı miksaj yapabilirsiniz. ATEM Mini Extreme’de ayrıca bir kulaklık çıkışı mevcuttur.

Ürün Özellikleri

• 8-Kanallı HDMI Canlı Yayın Switcher’ı
• 1080p60’a Kadar Destekler
• Ethernet veya USB-C aracılığıyla RTMP Yayını
• Program Çıkış Kaydı
• 11-Input, 2-Kanallı Ses Mixer’i
• Input Frame Hızı ve Format Dönüştürücü
• Tüm HDMI Input’lar için Yeniden Senkronizasyon
• 16 Görünüme Kadar HD Multiview Output
• Local ve Software Switching
• 4 x Upstream, 2 x Downstream Keyers





Connections
Total Video Inputs	8
Total Outputs	2
Total Aux Outputs	2
Total Audio Inputs	2 x 3.5mm stereo mini jack.
Total Audio Outputs	1 x 3.5mm stereo mini jack.
Timecode Connection	None
HDMI Video Inputs	8 x HDMI type A, 10-bit HD switchable. 2 channel embedded audio.
Video Input Re-Sync	On all 8 HDMI inputs.
Frame Rate and Format Converters	On all 8 HDMI inputs.
HDMI Program Outputs	2
Ethernet	Ethernet supports 10/100/1000 BaseT for live streaming, software control, software updates and direct or network panel connection.
Computer Interface	2 x USB Type-C 3.1 Gen 1 for external drive recording, webcam out, software control, software updates and panel connection.
Standards
HD Video Input Standards	720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 1080i50, 1080i59.94, 1080i60
HD Video Output Standards	1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Video Streaming Standards	1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Ultra HD Video Standards	None
Video Sampling	4:2:2 YUV
Color Precision	10-bit
Color Space	Rec 709
HDMI Input Resolutions from Computers	1280 x 720p 50Hz, 59.94Hz and 60Hz 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 and 60Hz 1920 x 1080i 50, 59.94Hz and 60Hz
Colorspace Conversion	Hardware based real time.
Product Specifics
Upstream Keyers	4
Downstream Keyers	2
Advanced Chroma Keyers	Up to 4
Linear/Luma Keyers	Up to 4
Transition Keyer	DVE only.
Total Number of Layers	9
Pattern Generators	5
Color Generators	2
DVE With Borders and Drop Shadow	2
Interface	Minimum monitor resolution of 1366 x 768.
Audio
Audio Mixer	11 input x 2 channel mixer. Selectable On/Off/Audio-Follow-Video per channel plus separate gain control per channel. Level and Peak metering. Plus new Fairlight audio enhancements: Compressor, Gate, Limiter, 6 bands of parametric EQ. Master gain control.
Analog Input	Unbalanced stereo
Analog Input Delay	Up to 8 frames
Input Impedance	1.8k
Max Input Level	+6dBV
Mic Plug In Power	Available on both 3.5mm mini jack connections.
Streaming
Direct Streaming	ATEM Mini Extreme supports direct live streaming using Real Time Messaging Protocol (RTMP) over ethernet or a shared mobile internet connection over USB‑C.
Recording
Direct Recording Video and Audio	USB-C 3.1 Gen 1 expansion port can record directly to external media.
Video Recording	1 x Program out as H.264 .mp4 file at the Streaming quality setting and at the ATEM video standard with AAC audio.
Media Format	Supports media formatted ExFAT (Windows/Mac) or HFS+ (Mac) file system.
Multi View Monitoring
Multi View Monitoring	Configurable to 16, 13, 10, 7 or 4 up views including Program, Preview, 8 HDMI inputs, SuperSource, Clean Feed, Media Player, Streaming Status, Recording Status and Audio Meters.
Multi View Video Standard	HD
Media Player
Media Players	2
Channels	Fill and key for each Media Player.
Media Pool Still Image Capacity	20 with fill and key.
Media Pool Still Image Format	PNG, TGA, BMP, GIF, JPEG and TIFF.
Control
Control Panel	Built in control panel. Software control panel with camera control included. Supports optional hardware panel.
Control Panel Connection	Ethernet supports 10/100/1000 BaseT. Ethernet used for direct connection between panel and chassis or via network. ATEM Mini Extreme also supports direct USB‑C connection. Ethernet or USB‑C used for updating the software.
Control Panel Compatibility	Includes ATEM Software Control Panel. Also compatible with ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel and ATEM 4 M/E Advanced Panel. ATEM Mini Extreme can be configured using Blackmagic Videohub Hardware Panel Setup utility to route sources to destinations using Videohub Smart Control Pro and Videohub Master Control Pro.
Control Panel Included	ATEM Software Control Panel included free for Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur or later and Windows 10 64 bit only.
