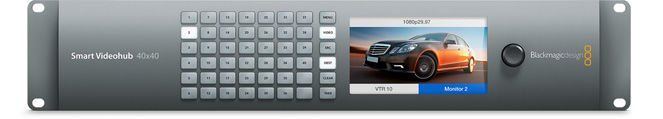

Blackmagic Design Smart Videohub 40x40

İleri 40 x 40 çoklu format SD, HD ve Ultra HD SDI yönlendirici, görsel yönlendirme için dahili video izleme ve döndürmeli düğme kontrol özelliklerine sahip, böylece videonuza bakarken hızlıca yönlendirebilirsiniz! Smart Videohub 40 x 40, kompakt iki raf ünite boyutuna müthiş büyüklükteki 80 çoklu hız 6G-SDI bağlantıyı sığdırabiliyor.



Bağlantılar

SDI Video Girişleri

40 x 10-bit SD-SDI, HD-SDI ve 6G-SDI.

SDI Video Çıkışları

40 x 10-bit SD-SDI, HD-SDI ve 6G-SDI.

SDI Hızları

DVB-ASI, 270Mb, 1.5G, 3G, 6G.

Video Girişi Yeniden Senkronlayıcı

Hiçbiri

SDI Reclocking

Tüm SDI çıkışlarda; standart tanımlı, yüksek tanımlı ya da 6G-SDI video arasında otomatik geçiş.

Referans Girişi

Tri-Sync ya da Black Burst.

Referans Çıkışı

Referans sonlandırma loop çıkışı.

Kontrol Panel Bağlantısı

Ethernet.

Seri Kontrol Bağlantısı

DB-9 RS-422.

Çoklu Hız Desteği

SD, HD ya da 6G-SDI'yı otomatik olarak algılar. 4K, HD ve SD video ve DVB-ASI'nın eşzamanlı yönlendirmesi.

Güncellemeler

USB.

Yönlendirici Kontrol

Videohub'ın yerel kontrolü için 40 buton. LCD ekranın kontrolü için (scroll wheel) kaydırma tekerleği ve 6 buton ya da RJ45 Ethernet.

Yönlendirici Konfigürasyonları

Ön panel LCD ya da RJ45 Ethernet aracılığıyla. Bellenim güncellemeleri için USB ve IP adres ayarı yalnızca.

RS-422 Yönlendirici Kontrolü

Yönlendirici çapraz eşleştirme kontrolü için 1 x giriş

Formatlar

SD Video Standartları

525i59.94 NTSC, 625i50 PAL

HD Video Standartları

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

2K Video Standartları

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Ultra HD Video Standartları

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

4K Video Standartları

4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p

SDI Uyumu

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A ve B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, ITU-R BT.656 ve ITU-R BT.601

SDI Video Örnekleme

4:2:2 ve 4:4:4.

SDI Ses Örnekleme

48kHz ve 24-bit televizyon standardı örnek hız.

SDI Renk Hassasiyeti

10-bit 4:2:2 ve 4:4:4.

SDI Renk Düzeni

YUV veya RGB.

SDI Otomatik Geçiş

Herbir girişin farklı bir televizyon standardında çalışabilmesi için herbir girişte otomatik olarak SD-SDI, HD-SDI, 6G-SDI ve DVB-ASI arasında seçim yapar.

SDI Metadata Desteği

SMPTE 352M'e göre Video payload tanımlama yardımcı veri

Kontrol

Dahili Kontrol Paneli

Videohub'ın yerel kontrolü için 40 buton ile birlikte menü kontrolü için 6 buton ve kaydırma tekerleği. 2.2 inç renkli ekran.

Harici Kontrol Paneli

Mac ve Windows için Blackmagic Videohub yazılım kontrol paneli içerir. Blackmagic Smart Control ve Blackmagic Master Control donanım panellerine destek sağlar. Blackmagic Videohub SDK ve Ethernet Videohub Control Protokolü içerir.

Yazılım

Yazılım Kontrolü

Windows™ ve Mac™ için ücretsiz yönlendirici kontrol dahildir.™™

Dahili Yazılım Güncellemesi

Dahil olan güncelleme uygulaması aracılığıyla.

İşletim Sistemleri

Mac 10.15 Catalina,
Mac 11.1 Big Sur veya daha üzeri

Windows 10, 64-bit.

Ekran

Ekranlar

Video ve menü ayarları için dahili 5 inç LCD.

Güç Bilgileri

Güç Kaynağı

2 x Dahili 100 - 240V AC. IEC güç kablosu gerekir.

Güç Kesintisine Karşı Koruma

Çapraz eşleştirme bağlantıları korunur ve çalıştırldığında anında yeniden yüklenir.

Güç Tüketimi

58 Watt

Fiziksel Detaylar

Fiziksel Kurulum

2 raf ünitesi boyutunda. Derinlik 6 inç'ten daha az

Çevresel Koşullar

Çalışma ısısı:
0° ila 40° C (32° ila 104° F)

Saklama ısısı:
-20° ila 45° C (-4° ila 113° F)

Bağıl Nem:
%0 ila %90 yoğuşmasız

Kutu İçeriği

Smart Videohub 40x40

Yazılım indirmek için QR Kodlu yeni kullanıcı cüzdanı

Garanti

3 Yıllık Sınırlı Üretici Garantisi ve ön panel için de 12 Aylık Garanti.
