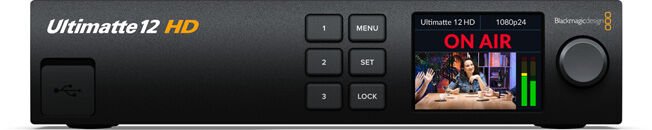

Blackmagic Design Ultimatte 12 HD

SDI Video Girişi

5

SDI Video Çıkışı

4

SDI Video Düz Geçiş Çıkışları

1

SDI Hızları

270Mb, 1.5G, 3G.

Video Girişi Yeniden Senkronizasyonu

Girişlerin hepsinde.

Referans Bağlantıları

1 adet BNC Girişi, 1 adet BNC Çıkışı.

Tri-Sync ya da Black Burst.

GPIO

DE15

Ethernet

1Gb/s’ye kadar, cihaz kontrolü ve Medya Havuzuna sabit görüntü yüklemek için.

Bilgisayar Arabirimi

1 adet USB-C 3.0, cihaz yapılandırma ve yazılım güncellemeleri için.

SD Video Standartları

525i59.94 NTSC, 625i50 PAL.

HD Video Formatları

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.

SDI Uyumluluğu

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M A ve B seviye.

Video Örnekleme

4:2:2

Renk Hassasiyeti

10-bit

Renk Alanı

REC 601, REC 709, REC 2020.

Çoklu Hız Desteği

SD veya HD otomatik tespit edilir.

Ön Plan

1 adet 3G-SDI Girişi, Düz Geçiş Çıkışlı

Arka Plan

1 adet 3G-SDI Girişi

Medya Havuzundan sabit görüntü

Arka Plan Matı

Dahili Pencere

Medya Havuzundan sabit görüntü

Artık Alan Matı

1 adet 3G-SDI Girişi

Dahili Pencere

Medya Havuzundan sabit görüntü

Alan Tutma Matı

1 adet 3G-SDI Girişi

Dahili Pencere

Medya Havuzundan sabit görüntü

Katman

Medya Havuzundan sabit görüntü

Katman Matı

Dahili Pencere

Medya Havuzundan sabit görüntü

Dolgu

1 adet 3G-SDI

Mat

1 adet 3G-SDI

Program

1 adet 3G-SDI

Monitör Girişi

1 adet 3G-SDI

Monitör Çıkışı

1 adet 3G-SDI

Arka Plan Sabit Görüntü Formatları

TGA, TIFF, BMP, PNG, JPG.

Alfa Kanallı Arka Plan Sabit Görüntü Formatları

TGA, TIFF, BMP.

Katman Sabit Görüntü Formatları

TGA, TIFF, BMP, PNG, JPG.

Alfa Kanallı Katman Sabit Görüntü Formatları

TGA, TIFF, BMP.

Artık Alan Matı Sabit Görüntü Formatları

TIFF, BMP, PNG, JPG.

Alfa Kanallı Alan Tutma Matı Sabit Görüntü Formatları

TIFF, BMP, PNG, JPG.

Medya Havuzu Belleği

6GB kalıcı dahili depolama.

Yerleşik 2,2 inç renkli ekran; cihaz adı, video önizleme, video formatı, ses göstergeleri, durum ve menü için.

Ön Panel

2,2 inç renkli ekran, 3 adet önayar butonu, 3 adet menü butonu ve döner düğme.

Kontrol Bağlantısı

Ultimatte Software Control ya da Ultimatte Smart Remote 4 çalıştıran bir bilgisayar için ağ veya doğrudan Ethernet bağlantısı.

Yazılım Kontrolü

Mac™ veya Windows™ bilgisayarlarda Ultimatte Software Control Yazılımı desteklenir.

supported on Mac™ or Windows™ computers.

Donanım Kontrol Paneli

Ultimatte Smart Remote 4

Kişiselleştirilebilir Denetim

Ethernet protokolü, Ultimatte kullanım kılavuzuna dahil edilmiştir.
Ultimatte Kullanım Kılavuzu

Yazılım Güncellemeleri

Mac™ veya Windows™ bilgisayarlar için USB-C veya Ethernet bağlantısı kullanımı.

Yapılandırma

Ultimatte IP adresi, ön panelden ya da USB aracılığıyla bağlı Ultimatte kurulum yazılımından ayarlanır.

Güç Kaynağı

1 adet Dahili 100-240V AC, 50/60Hz

Güç Kullanımı

15W

Yarım RU genişlik, 1 RU yükseklik

Çalışma Ortamı Sıcaklığı

0° ila 40°C (32° ila 104°F)

Saklama Ortamı Sıcaklığı

-20° ila 60°C (-4° ila 140°F)

Bağıl Nem

%0 ila %90 yoğuşmasız.
